計算機技術和信息化技術的飛速發展，極大地促進了傳統產業的升級與改造、高科技工業的增長，同時也帶動了軍工行業的迅速發展。隨著現在軍事環境的變化，信息化戰爭對計算機產品的要求越來越嚴格，傳統的PCI總線結構的產品已不能滿足高環境適應性、可熱插拔等應用需求，研發具有高穩定性、高可靠性、可熱插拔的總線結構的計算平臺來應對軍方武器裝備、指揮自動化等系統的應用需求勢在必行。
一、CPCI總線技術簡介
1994年P(guān)ICMG （PCI工業計算機制造商聯盟）發布了第一個CompactPCI（緊湊型PCI總線，簡稱CPCI）技術標準PICMG 2.0。CPCI標準是一種新的開放式工業計算機標準，由三項領先技術綜合而成：
1.PCI局部總線的電氣特性（PCI Local Bus Specification，PCISIG）
這使得CPCI標準與傳統的PCI系統完全兼容，支持用在桌面PC上的完全一樣的接口芯片，使得在桌面PC上開發的整個應用，無需任何改變就能將其移到目標環境。
2.工業級歐洲卡封裝結構和規格（符合IEC297/ IEEE1101.1結構標準）
CPCI標準采用經過20年實踐檢驗了的高可靠歐規卡結構，歐規卡采用垂直安裝、前抽取結構，改善了散熱條件、提高了抗振性和易維護性，符合電磁兼容性要求。
3.IEC 2mm高密度針孔連接器（符合IEC-1076國際標）
CPCI標準拋棄PCI總線的金手指式互連方式，改用2mm密度的針孔連接器，具有連接可靠、完全氣密的特點，板卡的抗振性和抗腐蝕性大大提高，并增加了負載能力。
CPCI總線技術中最突出、最具吸引力的特點是熱插拔（Hot Swap），就是在運行系統不斷電條件下，拔出或插入功能模板，而不破壞系統的正常工作的一種技術。

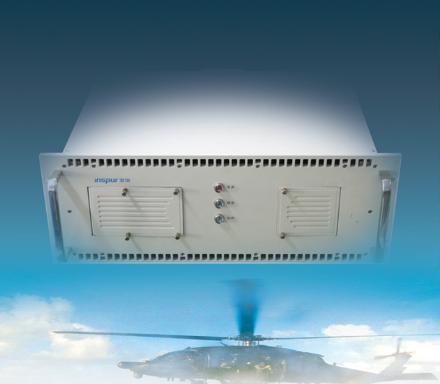

二、浪潮基于CPCI總線的加固工業控制計算機
浪潮CPCI總線加固工業控制計算機融合了浪潮超越多年積累的計算機加固技術和CPCI總線技術。和傳統商用PC和工業控制計算機相比，浪潮基于CPCI總線的加固工業控制計算機具有如下優點：
1、支持板卡帶電插拔
CPCI的背板使用長中短插針結構，其中Power和Ground針腳最長，可以保證板卡安全的帶電插入拔出。此外，板選信號IDSEL，BD_SEL#針腳最短，系統借由此信號可以得知板卡是在插入過程或是拔出過程。另外，CPCI制定了熱插拔的硬件過程和軟件管理接口，保證了卡片熱插拔過程的有效性。
2.可維修性好
CPCI總線加固工業控制計算機可以從前面板直接插拔板卡，更換CPCI板卡非常簡單，無需拆下機箱蓋。維修時間從小時級（傳統加固計算機）縮減為分鐘級，從而縮短了MTTR平均維修時間。
3.抗振性強
在CPCI總線加固工業控制計算機中板卡牢牢地固定在機箱上，頂端和底部均有導軌支持。卡與槽的連接部分通過針孔連接器緊密地連接。因此即使在劇烈的沖擊和震動場合，也能保證持久連接而不會接觸不良。
4.通風性好，有利于熱設計
CPCI總線加固工業控制計算機為系統中所有發熱板卡提供了順暢的散熱路徑。集成在板卡底部的風扇系統也加速了散熱進程。
三、浪潮基于CPCI總線的加固工業控制計算機的創新點
1.軍用計算機的加固技術
浪潮CPCI總線加固工業控制計算機采用了一系列軍用計算機加固技術，包括低溫工作技術、減震抗振技術、三防（防塵、防水、防鹽霧）技術、電磁兼容技術等。這些加固技術有效保證了浪潮CPCI總線工控機加固性能的先進性，使其滿足國軍標GJB322A-1998和GJB151A-1997的要求。
2.基于ETX CPU模塊的設計技術
浪潮CPCI總線加固工業控制計算機的計算機主板基于ETX標準的CPU模塊，采用CPU模塊＋擴展底板的結構方式，具有如下特點：① 易于升級與擴展；② 采用成熟的CPU模塊；③ 從板級著手考慮電磁泄漏和電磁輻射。
