產品概述

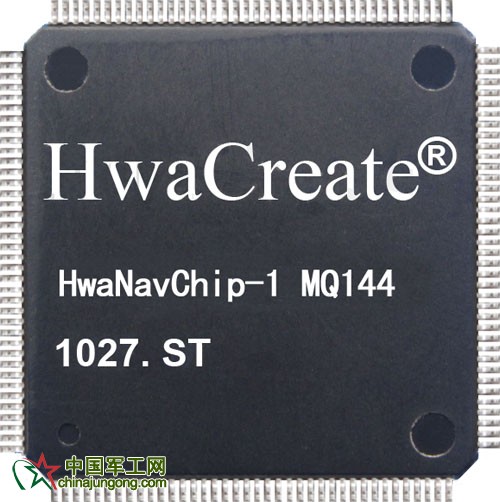

        HwaNavChip-1是北京華力創通科技股份有限公司開發的具有完全自主知識產權的北斗/GPS多頻精密導航基帶芯片，該款芯片能夠同時接收“北斗二號”系統B1和B3頻點以及GPS系統L1頻點，實現多系統組合導航定位和授時功能。HwaNavChip-1芯片具有的多頻雙系統、北斗精密測距碼、適應高動態載體等先進特性，徹底擺脫了以GPS為主的國外衛星導航系統對我國的壟斷，填補了我國衛星導航自主芯片在專業領域應用的空白。并且該芯片的推出還使衛星導航終端設備體積更小，功耗更低，集成度更高，可廣泛應用于國防、國土勘察、通信網絡、電網授時、交通運輸、安全監控等領域。

產品特點
        （1）HwaNavChip-1芯片是專業導航接收機的B3_B1/L1基帶信號處理芯片，用于接收處理經過數字化后的北斗二號B3頻點、B1頻點或GPS-L1頻點的中頻導航信號。
        （2）HwaNavChip-1芯片可快速捕獲北斗系統B1和B3頻點的精密測距碼（等效GPS的P/Y碼）和北斗/GPS衛星的普通測距碼（等效GPS的C/A碼）。
        （3）HwaNavChip-1芯片可為授權用戶提供精密測距碼測量服務，大大提高測量精度和授時服務的可靠性。
        （4）HwaNavChip-1芯片具備雙頻處理能力，載波相位測量可以達到亞毫米級測距精度，從而提高測繪設備的解算速度和測量精度。
        （5）HwaNavChip-1芯片信號跟蹤單元采用了本公司原創發明的高階跟蹤環路專利技術，具有極高的動態跟蹤范圍和測量精度。

功能特點
        （1）可根據用戶配置同時接收處理BD-2 B3頻點、B1頻點或GPS-L1頻點的導航信號。
        （2）具有BD-2 B3頻點I支路、B1頻點I支路、GPS-L1頻點I支路信號的捕獲跟蹤功能。
        （3）具有BD-2 B3、B1頻點Q支路信號的直接捕獲跟蹤功能。
        （4）可編程設置BD-2 /GPS衛星星座、衛星編號、頻點、捕獲跟蹤模式、多普勒頻率搜索區間、精密測距碼相位搜索區間、捕獲門限等參數。
        （5）具有16個獨立的BD-2 B3、BD-2 B1頻點/GPS-L1頻點可編程跟蹤通道，在成功捕獲到指定導航信號后跟蹤通道可自動完成對導航信號的跟蹤處理，包括：載波和偽碼的牽引和跟蹤、比特同步、幀同步、導航電文解調解碼、原始觀測量提取（主要包括：時間、偽距、載波相位、載波多普勒等）、載噪比估計等。
        （6）可編程選擇每個跟蹤通道處理導航信號的衛星編號、頻點、I/Q支路，可配置原始觀測量提取頻度。
        （7）可輸出導航電文、原始觀測量、基帶芯片內部工作狀態等信息。
        （8）具有定時秒信號（1pps）時標輸出功能。
        （9）具有16bit并行數據總線接口，微處理器通過該接口可對芯片進行配置，并讀取芯片的上報信息。
       （10）具有IC卡串行接口。
       （11）具有標準UART接口、PRM接口。

性能指標
       （1）輸入信號：北斗二號B3頻點、北斗二號B1頻點、GPS-L1頻點的數字中頻信號；
       （2）跟蹤靈敏度：在載噪比C/N0≥39dBHz條件下，誤碼率≤1×10－6；
       （3）具備軍碼直捕功能，可快速捕獲P碼信號；
       （4）跟蹤通道數：16個獨立的BD-2 B3頻點/B1頻點/GPS-L1頻點可編程跟蹤通道；
       （5）工作電源：
                 VDDIO：3.3V±10%
                 VDDCORE：1.8V±10%
       （6）功耗：最大功耗小于1.26W，平均功耗小于0.5W
       （7）絕對最大額定值：
                 電源電壓： （VDDIO）0～4V
                 （VDDCORE）0～2V
                 引線耐焊接溫度：250℃
       （8）環境適應性能：
                 工作環境溫度：-55℃～125℃
                 儲存溫度：-65℃～150℃
       （9）物理和電氣指標：
                 封裝：LQFP144
                 尺寸：20mm×20mm
