隨著人口不斷增多，人們開始建造給水泵站，從地下水井中抽取地下水，并進行消毒滅菌，獲取清潔的水源。給水泵站是一個復雜的聯鎖系統，由許多不同的分布式設備組成，包括滅菌設備、地面儲水罐、高架儲水罐、井泵及推進泵等……

項目簡介

     隨著人口膨脹，給水泵站一般是為了通過從地下水井中確抽取與滅菌水源保清潔水源的需求而建造。給水泵站是一個復雜的內部封鎖系統，由許多不同的分布設備組成，包括滅菌設備、地面儲水罐、高架儲水罐、井泵及推進泵。使用數據采集與控制系統，對多級給水泵與滅菌工藝進行管理。

系統要求

至SCADA的遠程無線數據采集

實時數據采集

本地控制邏輯，用于讀取模擬輸入并觸發數字輸出

Moxa的解決方案

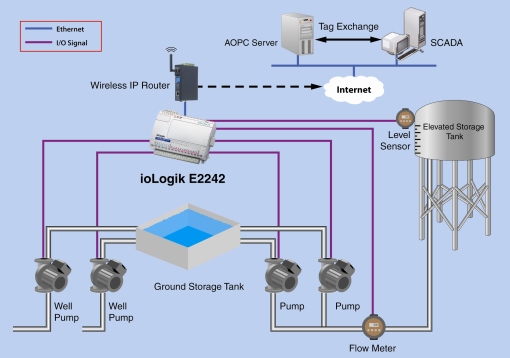

     針對此應用，Moxa采用了兩組ilLogick E2242。IoLogik E2242是一款4路模擬輸入及12路數字輸入/輸出的RTU，為給水泵站提供精確的連接選項。

     一組E2242用于控制泵機將水從地下抽取至地面儲水罐。使用一個模擬通道監測儲水罐液位，一個數字端口進行泵控制。E2242采用簡單的Click&GoTM技術便捷地進行配置，當模擬通道報告地面儲水罐水位較低時打開泵機；當儲水罐已滿時則關閉泵機防止水溢出。同時另外采用數字輸入，監測泵機狀態及電源狀態。

     第二組E2242用在系統的另一側，控制推進泵機將水從地面儲水罐抽取至高架儲水罐。這些E2242以相似的方式運行，控制推進泵基于高架儲水罐的當前水位進行運行。同時，另外采用一個模擬通道，監測用來測量連接地面儲水罐與高架儲水罐的管道的總流量的流量計。

     給水泵站通常位于可能找到水井的地方，位置極不方便。遠程泵站通常在現場沒有陸上連接，必須使用GPRS通信進行數據傳輸。但是，由于 GPRS網絡帶寬有限，主機與客戶端之間恒定查詢與響應的測試采集構架不可行。使用Moxa高效OPC Server軟件及無線IP路由器E2242，即可智能、高效地向中心SCADA系統即時“推送”水泵與電源狀態警報，而不會占用昂貴的GPRS流量。

為何選擇Moxa？

自動生成標簽，減少了在OPC Server上創建標簽的時間。

在一個模塊上集成了模擬與數字信號采集，節省了成本。

簡單的菜單驅動，無需編程的Click&Go配置，節省了部署與開發的成本與時間。

產品:ioLogik E2242

多功能4AI/12DIO設計，小型給水泵站最佳解決方案。

高效OPC Server，提供與SCADA的無縫集成。

升級了至SCADA的推送式標簽，實現了實時監測，節省了網絡帶寬。
