光纖通道是一種具有高實時性、高可靠性、高帶寬，高性價比商業特征和開放式的網絡，在帶寬、數據延遲、傳輸媒體和距離、可靠性、錯誤檢測、優先級等方面均具有適合于航空電子系統的良好特性，已成為新一代先進綜合式航空電子系統統一網絡互連的首選方案。

 FC-AE（Fiber Channel Avionics Environment光纖通道航空電子領域）為整個光纖通道協議簇中專門制定了一組子集，這組子集指定了使用在民用和軍用航空工業環境，通過交換機和(或)仲裁環拓?fù)浣Y(jié)構進行連接的光纖通道設備在協議方面的選項。該標準共定義了五個子集:匿名訂戶消息(ASM)，數字時分命令/響應式多路數據總線標準上層協議(FC-AE-1553B)，虛擬接口( VI )，光纖通道輕量協議(FCLP)和遠程直接存儲器存取(RDMA)。每一種協議子集支持不同的航空電子系統要求。

 FC-AV是FC中為傳輸視頻數據而定義的一個子集，通過容器系統規定了數字音、視頻到FC幀格式的映射規則，為FC網絡傳輸數字音視頻提供了一種標準，能夠滿足航空航天和軍用系統中高速、實時性、任務關鍵性的數字音視頻傳輸需要。

 而航電環境仍是很復雜的，并且具有一些如多播/廣播，時鐘同步，端口監控，幀的優先級，混合幀級別等特殊需求，使得開發人員辨別和判斷問題變得困難。我公司提供航空光纖網絡環境的測試解決方案，可實現對航空光纖網絡：

1）協議一致性測試：根據FC標準協議及FC-AE-ASM、FC-AV航空應用協議 標準，進行標準符合度測試。

2）性能可靠性測試：可靈活定制的數據流發送配置，支持P2P/Backbone/FullMesh組網模式，提供針對單播/多播/端口監控各航空應用模式下的性能、壓力測試。

   3）航空特性測試：支持航空特有功能特性：時鐘同步、多播、廣播、優先級調度、端口監控功能測試。

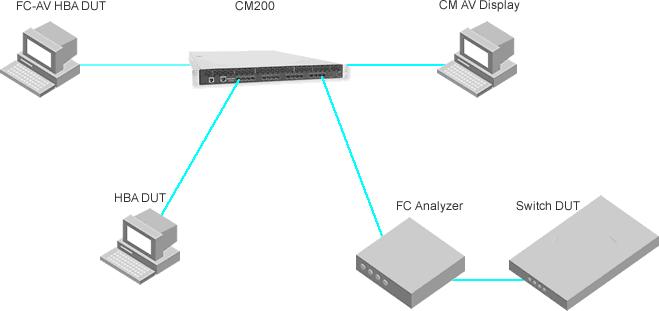

測試網絡方案架構如下：

     ü          流量發生儀TGEN（Traffic Generator ）

     ü          誤碼率測試儀BERT（Bit Error Rate Tester ）

     ü          協議檢測儀PI（Protocol Investigator ）

測試項目	具體描述
光纖協議遵從	ü         FC-FS標準 : 連接控制, COS & Conn. 管理, Login和服務參數. 交互和順序管理, 錯誤偵測&錄制 , 流控制,連接服務 ü         點對點， fabric 拓?fù)渲С?/div> ü         服務等級 – Class2, Class3 ü         流控制 – Buffer-to-buffer 信用
上層協議遵從 (ULP）	ü         AE-ASM ü         AE-1553 ü         RDMA ü         FCP (SCSI)
性能	ü         吞吐量，延遲，帶寬，可量測性，F(xiàn)rame丟失，出錯率，流控制
航電	負載測試, 登陸測試,端口Flap (連接Reset),阻塞,容錯, 擴展運行（Extended Run）
航電	ü         隱式/顯式登陸 ü         多優先級 ü         時鐘同步– ELS or primitive, CSU/CSR, Server/Client支持 ü         監控端口功能 ü         多播和廣播支持 – 配置, 別名，服務器，多播組 ü         服務支持– Fabric服務器, 命名服務器, 別名服務器 ü         統計Statistics – 光纖端口統計 – 流量統計 (Frames, Bytes) , 錯誤統計 (信號丟失, CRC 錯誤)
視頻流	ü         多視頻流測試 Multiple video streaming test ü         VGA, XGA, SXGA, UXGA ü         FHCP or SSP 協議



      同時，在該FC網絡鏈路中加入了一臺 Absolte Analysis公司 Investigator FC協議分析儀，用作對FC網絡中通訊狀況實時的監控、數據的分析和評估。

      FC Investigator可提供強大豐富的觸發和過濾功能，Memory支持充足時間的數據捕獲能力，和能夠利用直覺的、易于理解的圖形和圖表將數據顯示出來；并帶有統計學的分析、統計工具。

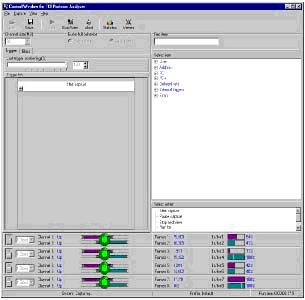

1、 數據捕獲

協議分析能夠?qū)崿F(xiàn)100%線速數據捕獲能力。

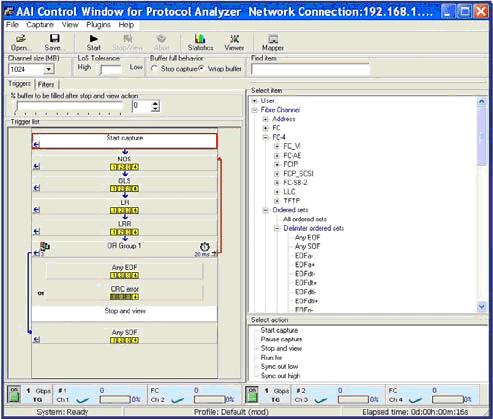

2、設置觸發

      數據捕獲支持多種觸發，我們可以通過對應的觸發選項，‘拖’‘拉’到觸發列表中，并可以選擇計數器，或者計時器；另外支持用戶特定的觸發功能。

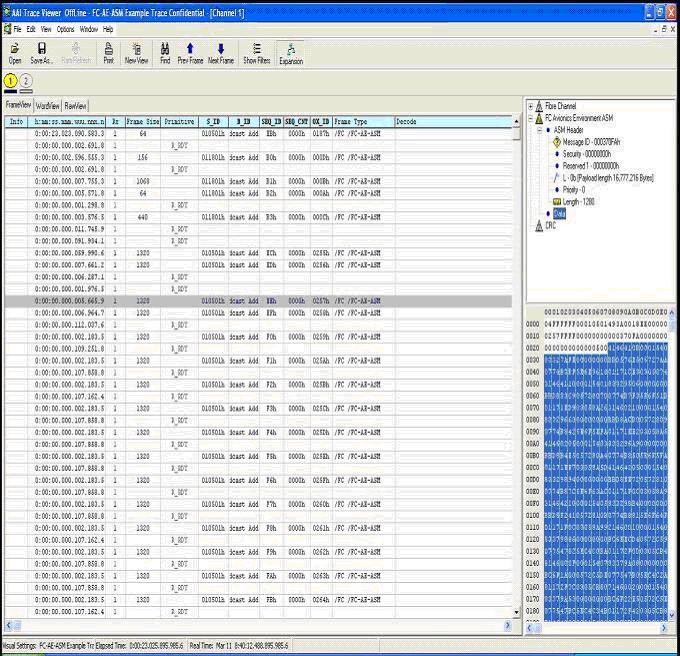

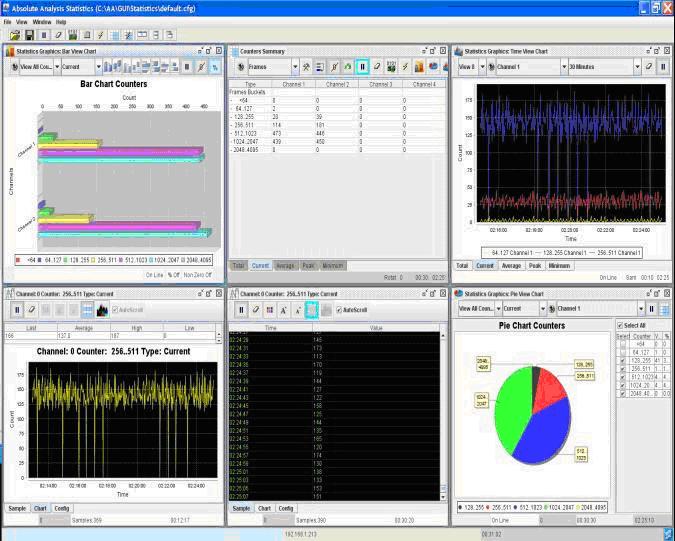

3、 對捕捉到的數據進行顯示、詳細的幀解析及性能分析



綜述：

      該FC光纖通道測試解決方案，提供了一個靈活，高擴展性和高集成度的平臺，用以測試航電光纖網絡產品。CipherMax公司憑借其在FC光纖通道交換機多年的開發，測試和驗證經驗，在面對新一代航空光纖總線網絡中提供一整套完備的測試套件庫，滿足嚴格的航空光纖開發環境的要求，可實現對航空光纖產品在數據通訊時協議的遵從、網絡的性能壓力 、數據的完整性、航電特性等詳細的測試。再配套Absolute Analysis Investigator功能強大的FC協議分析儀，對網絡中通訊狀況進行實時的監控、數據幀的分析和評估，使得工程技術人員實現對所開發的產品進行詳細完備測試和驗證，在最短的時間里開發出高質量的產品，投入市場。
