1.引言
      關于光電復合架空電纜方面的文獻已有很多，并且介紹的較為詳細，然而對光電復合導體結構的設計幾乎一樣，一般是不銹鋼管光單元放在中心軸或層上，采用圓單線進行規則絞合，絞合完成后進行擠內屏及絕緣，由于不銹鋼管光單元的結構決定，絞合后不能進行緊壓。在擠塑時內屏材料嵌在單絲之間的間隙中，這樣，既造成浪費材料又不能保證內屏材料均勻包覆在導體上，而且沒有經過緊壓，導體容易出現“蛇形”和導體外徑偏大等問題，最終絕緣材料也造成浪費，嚴重時甚至生產不出來合格的產品，針對此種情況，本文介紹一種光電復合架空絕緣電纜導體的設計方法，供大家參考。
      本文以JKLYJ/G6B1-10KV 120mm2中導體設計為例進行講解。
      2.確定光電復合電纜導體光單元的位置和鋁桿的型號

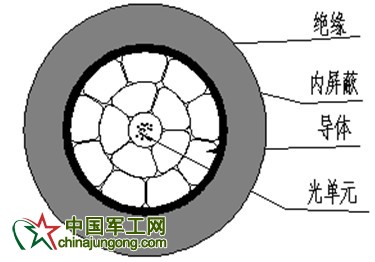

      像前面所述，如果是圓單線的話，不銹鋼管放在哪個位置對導體是沒有影響的，然而，本文采用的是異形單絲進行絞合，所以，不銹鋼管只能放在中心軸上。由于采用異形單絲進行絞合，就要求單絲具有較好的柔韌性，所以我們選擇A2桿進行拉制，如圖1       3.計算光電復合電纜導體的有效截面
      我們可以參照標準GB/T1179-2008，查得120mm2導體在20℃情況下的直流電阻為0.2374Ω/km，利用下式       R—120mm2在20℃下的直流電阻:0.2374 ；ρ—鋁導體的電阻率，即0.028264Ω•mm2/m；L—1km。可求得：S=119.06mm2。
      4.計算電纜導體的外徑及確定層數和根數
      由于采用的單絲是異形，絞合后的填充系數比較大，在0.88—0.92之間，根據經驗我們取填充系數為0.90，根據下式       代入相應的數據，可求得d=12.97=13.0mm

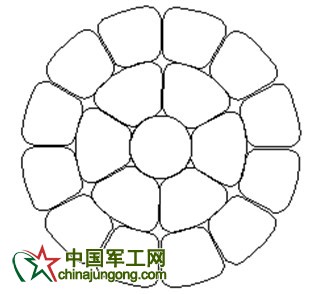

      關于層數及根數的確定，我們可以參照GB/T1179-2008，進行試取：取兩層結構，根數為18根，即6+12，絞合時單線之間存在間隙，取外層異形單線之間的夾角為29。，鄰外層單線之間的夾角59。，外層單絲和鄰外層單絲的高度都相同，并且根據經驗倒圓角為0.6mm。通過AUTO CAD繪制如圖2       從圖中，我們可以看出，這種結構，外層異形單絲呈現“口”字形，顯然不利于線芯的絞合，并且通過AUTO CAD進行計算，這種結構的有效面積為117.20mm2，也不符合要求。

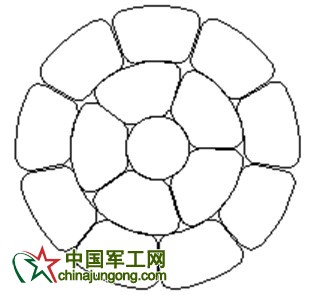

      經過反復數據的代入及試驗，最終確定該導體的層數為：兩層，單絲排列為5+9。取外層異形單線之間的夾角為39。，鄰外層單線之間的夾角71。。如圖3       通過AUTO CAD進行計算，可以得出其有效面積。外層面積：8.6966*9=78.27mm2；鄰外層面積：8.1927*5=40.96mm2，總面積為119.2 mm2。
      可以得出結論，這種結構完全符合生產要求。

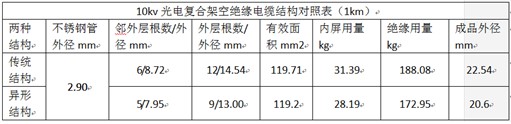

      5.與傳統結構的對比分析       通過對比發現，這種新型結構具有很大的經濟效益，同時單絲根數的減少，又能提高生產效率，值得推廣并應用于生產。
      6.結束語
      針對其他不能緊壓導體結構，同樣也是適用的，且方法相同。本方法準確、簡單、快捷，已經在本司得以推廣， 且取得很好的效果。
參考文獻：
【1】 GB/T3956—2002 電纜導體
【2】 GB/T14049—2008額定電壓10kv架空絕緣電纜
【3】 GB/T1179—2008 圓線同心絞架空導線（陳長江 苗雪鵬）
