一、系統構成

基于北斗系統的人防指揮應急通信系統可為戰時服務，同時兼顧平時的應急救援。可跟同級或上級的人防指揮部門建立人防指揮網，實現上下統一的指揮調度功能。

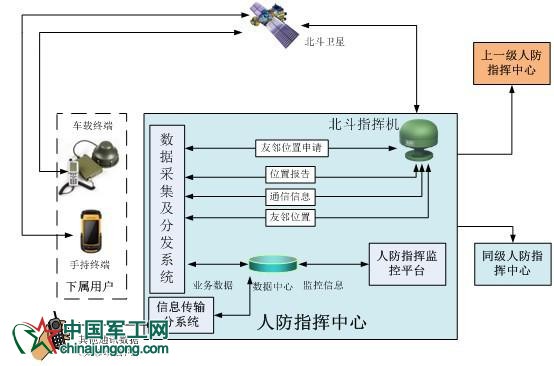

基于北斗系統的人防指揮應急通信系統架構圖

二、系統功能

基于北斗系統的人防指揮應急通信系統的主要功能如下：

1)實時監收轄區內及相關用戶機的定位信息、短消息；

2)能夠向轄區內及相關用戶機用短報文功能以點對點、組播、通播的方式發送短報文；

3)定位與通信信息、用戶信息的數據庫管理功能；

4)能夠實現對所屬用戶機進行指令導航的路徑規劃和路徑下發功能；

5)能夠存儲和回放其所轄及相關北斗手持型和車載用戶機的運動軌跡；

6）自身定位及導航

配備北斗導航設備的人防機動指揮所和人防專業'隊(含單兵)自身能夠進行定位和導航；

7）人防資源位置動態跟蹤及處理

指揮所能夠了解所屬的人防資源位置信息，可以及時進行資源的就近調配，可以指示某人防資源進行規定路線的行進，及時對非法路線行進進行告警；

8）上下及周邊指揮協同

在沒有其他寬帶通信資源的情況下，通過北斗導航系統短消息務，實現指揮關系網內統一的指揮調度和簡單協同；

9）非指揮關系網內人防資源位置信息共享

通過北斗導航短消息功能、指揮系統本身文電收發功能及其他通信功能的相互整合，系統實現非指揮關系網內友鄰人防資源位置信息的共享。

三、系統設備

基于北斗系統的人防指揮應急通信系統包括以下主要軟硬件設備：

北斗人防指揮軟件：實現人防指揮應急通信的信息獲取、信息傳輸、信息處理、指揮控制、監視顯示等功能的軟件系統；

北斗指揮機：具有全方向高靈敏度信號捕捉能力、穩定高效率的信號發射能力，實現對三顆北斗衛星6波束信號的實時跟蹤處理。北斗指揮機具有監視指揮調度等功能，能實時地監控下屬終端的定位與短信活動，可同時對下屬終端下達指令實現指揮調度；

北斗手持終端：具備北斗、GPS定位功能，可進行公網語音通信和短信通信功能；

北斗車載終端：北斗、GPS雙模車載終端。
